水環式真空泵工作原理

水環式真空泵工作原理

水環式真空泵的構造特點是泵軸上安裝了對于圓柱形泵殼偏心的星形葉輪。啟動前，向泵內注入規定高度的水。水環式真空泵工作原理是：當葉輪旋時，由于離心力的作用將水甩至泵體四壁，形成一個和轉軸同心的水環，水環上部的內表面與輪殼相切，水環下半部的內表面則與輪殼形成了一個氣室，這個氣室的容積在右半部是遞增的，在前半圈中隨著輪殼與水環間容積的增加而形成真空，因此空氣通過抽水管及真空泵泵殼端蓋上月牙形的進氣口被吸入真空泵內;在后半圈中，隨著輪殼與水環間容積的減少而空氣被壓縮，經過泵殼端蓋上另一個月牙形排氣口被排出。葉輪不斷地旋轉，水環式真空泵就能把空氣抽走。

水環真空泵

水環真空泵(簡稱水環泵)是一種粗真空泵，水環真空泵內裝有帶固定葉片的偏心轉子，是將水(液體)拋向定子壁，水(液體)形成與定子同心的液環，液環與轉子葉片一起構成可變容積的一種旋轉變容積真空泵。

它所能獲得的極限真空為2000~4000Pa，與真空泵組成機組真空度可達1~600Pa。串聯大氣噴射器可達270~670Pa。

水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2105Pa表壓力。

水環泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。

在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。

由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，

此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

水環真空泵工作原理 / 液環式真空泵工作原理

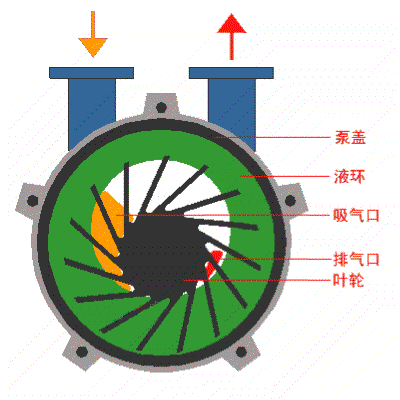

如圖：在泵體中裝有適量的水作為工作液。

當葉輪按圖中指示的方向順時針旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。

水環的上部分內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。

此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。

如果以葉輪的上部0為起點，那么葉輪在旋轉前180時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕;當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮;當小腔與排氣口相通時，氣體便被排出泵外。

綜上所述，水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變容式真空泵。
